ビル用マルチエアコン向けシステム構成

オフィスや工場、病院等にPanasonic HVAC CLOUDを導入し空調管理の省力化や省エネの実現ができます。

資料ダウンロードする >

inner

System

標準システム構成

ビル用マルチエアコンの構成では、ご利用機能に応じた３パターンのシステム構成がございます。
パターンごとで、それぞれ設置いただくアダプターや利用料金が異なります。
本ページではそれぞれのパターンのシステム構成・料金・ユースケースをご説明いたします。

Type 1

HVAC  クラウドアダプターのみで構成

クラウドアダプターを設置し、空調の遠隔管理を行うための構成です。

VRF

※ VRF のみの構成図に変更。台数については相談＆随時シミュレーションを作成

標準システム構成
  • 業種：有床診療所　　面積：1200㎡　3階建
  • 調機稼働時間：13時間/24時間　244日/365日
  • 空調機
    • パナソニック製ビル用マルチエアコン室外機：6台（冷房定格：72HP）
    • パナソニック製 室内機：45台
  • 制御機器
    • HVAC クラウドアダプター　1台
    • LTEルーター　1台
本構成での参考価格

charge_icon01初期費用

60.7万円

機器代金 40.7万円
設置工事費用 20万円

 ※空調機の機器代金は含まれません。
 ※税抜金額です。

+

charge_icon02月額サービス利用料

1.2万円/月額
※LTEルーターの通信料を含む

本構成で利用可能な機能

HVAC クラウドアダプタを利用することで、シンプルな機能で安価に多棟（多物件）の空調遠隔管理が実現できます。

カテゴリ 機能 概要
管理の省人化 物件一覧表示 〇
多物件・多棟監遠隔監視 〇
遠隔リモコン管理 〇
ウィークリータイマー 〇
外部PCからのアクセス 〇
省エネ機能 AIによる省エネ制御 ×
エネルギーの可視化 〇
※ 2021年製以前の機種の場合、別売パルスメーター設置必要
切り忘れ防止 〇
保守・メンテナンス 異常メール通知 〇
フィルタサイン 〇
冷媒漏えい自動通知 ×
修理自動連携 〇
データ管理 データ出力：機器一覧 ×
帳票出力：省エネ効果レポート ×
帳票出力：冷媒漏えい検知レポート ×
有償オプション 接点・イベント制御 2026年10月～
※ 別売ON/OFFローカルアダプター設置必要



Type 2

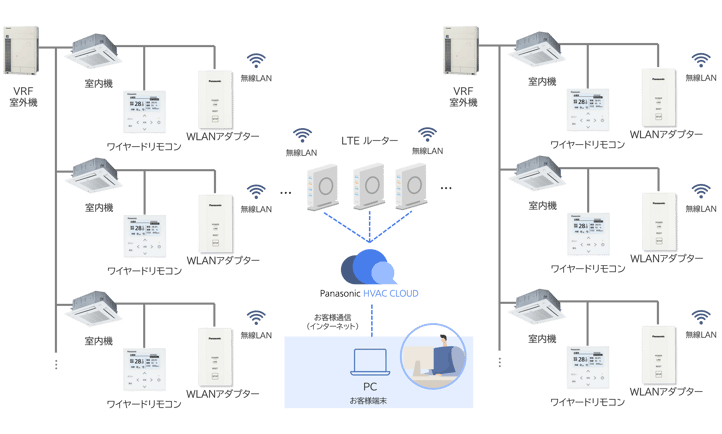

HVAC  クラウドアダプター+室内機側アダプターで構成

クラウドアダプターを設置と室内機へのアダプターを設置し、空調の遠隔管理とより効果の高いAIでの省エネ制御を行うための構成です。

VRF

※ VRF とWLAN+HMSの構成図に変更。台数については相談＆随時シミュレーションを作成

標準システム構成
  • 業種：有床診療所　　面積：1200㎡　3階建
  • 調機稼働時間：13時間/24時間　244日/365日
  • 空調機
    • パナソニック製ビル用マルチエアコン室外機：6台（冷房定格：72HP）
    • パナソニック製 室内機：45台
  • 制御機器
    • HVAC クラウドアダプター　1台
    • WLAN アダプター 13台
    • LTEルーター　3台
本構成での参考価格

charge_icon01初期費用

55.7万円

機器代金 20.7万円
設置工事費用 35万円

 ※空調機の機器代金は含まれません。
 ※税抜金額です。

+

charge_icon02月額サービス利用料

2.5万円/月額
※LTEルーターの通信料を含む

コスト対効果シミュレーション >
本構成で利用可能な機能

シンプルな機能で安価に多棟（多物件）の空調遠隔管理と、効果の出やすい部分への省エネ効果をハイブリッドに実現。

カテゴリ 機能 概要
管理の省人化 物件一覧表示 〇
多物件・多棟監遠隔監視 〇
遠隔リモコン管理 〇
ウィークリータイマー 〇
外部PCからのアクセス 〇
省エネ機能 AIによる省エネ制御 〇
※ WLANアダプタの系統のみ対応が可能
エネルギーの可視化 〇
※ 2021年製以前の機種の場合、別売パルスメーター設置必要
切り忘れ防止 〇
保守・メンテナンス 異常メール通知 〇
フィルタサイン 〇
冷媒漏えい自動通知 〇
※ WLANアダプタの系統のみ対応が可能
修理自動連携 〇
データ管理 データ出力：機器一覧 ×
帳票出力：省エネ効果レポート ×
帳票出力：冷媒漏えい検知レポート ×
有償オプション 接点・イベント制御 2026年10月～
※ 別売ON/OFFローカルアダプター設置必要



Type 3

室内機側アダプターで構成

室内機へアダプターを設置し、省エネ制御を行うための構成です。
後付けが可能で設置作業が容易でありながら高い省エネ効果を得ることができます。

VRF

※ WLAN+HMSの構成図に変更。台数については相談＆随時シミュレーションを作成

標準システム構成
  • 業種：有床診療所　　面積：1200㎡　3階建
  • 調機稼働時間：13時間/24時間　244日/365日
  • 空調機
    • パナソニック製ビル用マルチエアコン室外機：6台（冷房定格：72HP）
    • パナソニック製 室内機：45台
  • 制御機器
    • WLAN アダプター 45台
    • LTEルーター　5台
本構成での参考価格

charge_icon01初期費用

122.5万円

機器代金 62.5万円
設置工事費用 60万円

 ※空調機の機器代金は含まれません。
 ※税抜金額です。

+

charge_icon02月額サービス利用料

4.5万円/月額
※LTEルーターの通信料を含む

コスト対効果シミュレーション >
本構成で利用可能な機能

省エネ効果を先行して体感、今後は遠隔管理にも対応予定。

カテゴリ 機能 概要
管理の省人化 物件一覧表示 〇
多物件・多棟監遠隔監視 〇
遠隔リモコン管理 〇
ウィークリータイマー 〇
外部PCからのアクセス 〇
省エネ機能 AIによる省エネ制御 〇
※ WLANアダプタの系統のみ対応が可能
エネルギーの可視化 〇
※ 2021年製以前の機種の場合、別売パルスメーター設置必要
切り忘れ防止 〇
保守・メンテナンス 異常メール通知 〇
フィルタサイン 〇
冷媒漏えい自動通知 ×
修理自動連携 ×
データ管理 データ出力：機器一覧 ×
帳票出力：省エネ効果レポート ×
帳票出力：冷媒漏えい検知レポート ×
有償オプション 接点・イベント制御 ×



Plan

システム構成ごとの比較表

構成ごとの機器・料金・ご利用機能をわかりやすくまとめています。

    type1.HVAC クラウドアダプターのみ Type2.HVAC  クラウドアダプター+
室内機側アダプター		 Type3.室内機側アダプター
接続対象機器   2011年以降のパナソニック製 ビル用マルチエアコン
こんな場合におすすめ   簡易な空調管理を安価に導入したい場合 簡易な空調管理と省エネ機能のいいとこどりをしたい場合 電気代削減/省エネ効果を得たい場合

費用
（1200㎡/3階建）

初期費用（税抜）



  60.7万円  55.7万円  122.5万円

月額費用（税抜）



 1.2万円 2.5万円 4.5万円

機能









 管理の省力化



 物件一覧表示
多物件・多棟監遠隔監視
遠隔リモコン管理
ウィークリータイマー
外部PCからのアクセス		 物件一覧表示
多物件・多棟監遠隔監視
遠隔リモコン管理
ウィークリータイマー
外部PCからのアクセス		  物件一覧表示
多物件・多棟監遠隔監視
遠隔リモコン管理
ウィークリータイマー
外部PCからのアクセス
省エネ機能 エネルギーの可視化
切り忘れ防止		 AIによる省エネ制御
エネルギーの可視化
切り忘れ防止		 AIによる省エネ制御
エネルギーの可視化
切り忘れ防止
保守/
メンテナンス		 警報メール通知
フィルタサイン
修理自動連携		 警報メール通知
フィルタサイン
修理自動連携		  警報メール通知
フィルタサイン
データ管理 × ×  ×
有償オプション 接点・イベント制御
※別売ON/OFFローカルアダプター設置必要		 接点・イベント制御
※別売ON/OFFローカルアダプター設置必要		  ×

特長

 機器の後付け



 △
※S-link配線がない場合、配線工事あり		 △
※S-link配線がない場合、配線工事あり		  〇
他社製空調機の
接続



 × ×  ×
＼最適な構成を検討するなら／
比較表をダウンロードする >

Products

構成機器について

LTEルーターおよび通信アダプターの仕様をご説明いたします。

通信アダプタ―

クラウドアダプター-1

説明書/仕様書

パナソニック製 業務用空調機に対応

HVAC クラウドアダプター（CZ-10FUSCQ1）

価格 390,000円(税抜き) 電源 単相AC100～240V/50/60Hz
消費電力 最大15W 外形寸法 (高さ)255mm×(幅)275mm×(奥行)80mm
質量 1.9kg 通信回路 ・S-LINK×2
・LANEther10/100MBaseTX×1
接点入力 ・無電圧a接点パルス×3点
・無電圧a接点スタティック×3点		 接点出力 ・無電圧a接点スタティック×2点
暗号化方式 無（有線）
使用温度・湿度範囲 0℃～55℃/20%～80%(結露しないこと)　※屋内設置専用
接続可能台数 下記の合計台数が100台まで
・室内ユニット：64台まで※1
・室外ユニット：30台まで
・集中制御機器：10台まで




about_img08

説明書/仕様書

パナソニック製 業務用空調機に対応

WLANアダプター（CZ-10APWF1）

価格 13,200円（税抜価格12,000円） 電源 DC12V(室内ユニットのT10コネクタより供給)
消費電力 最大2.4W 外形寸法 (高さ)120mm×(幅)70mm×(奥行)25mm
質量 190g(通信線含む) インターフェース 無線LAN
無線LAN対応規格 IEEE802.11b/g/n 周波数範囲 2.4GHz帯
暗号化方式 WPA2-PSK(TKIP/AES)
使用温度・湿度範囲 0℃～55℃/20%～80%(結露しないこと)　※屋内設置専用
接続可能台数 WLANアダプター1台につき、空調機のリモコングループ1系統



LTEルーター（推奨品）

mono44947876-190708-02



HMSアダプター（XXXXX）

メーカー希望価格
 13,200円（税抜価格12,000円） 使用温度範囲(℃) 0～40
消費電力 XXXXXXX 外形寸法 約130×130×37(突起部除く)
周波数 LTE：Band1(2GHz)/Band19(800MHz)/Band26(800MHz)
無線LAN
インターフェース		 IEEE802.11ac：最大433Mbps、IEEE802.11n：最大150Mbps、
IEEE802.11a：最大54Mbps、IEEE802.11g：最大54Mbps、
IEEE802.11b：最大11Mbps



Link

通信方式/接続可能台数

LTEルーターおよびアダプターの仕様をご説明いたします。

機器種別 接続可能台数 設置場所 接続可能空調機
LTEルーター アダプター最大9個

インターネット
通信環境の良い場所

ー
HVAC クラウドアダプター

最大2リンクの接続が可能
1リンクあたりの最大値は下記
室内ユニット64台まで
室外ユニット30台まで
集中制御機器10台まで

配線工事を行ったうえで
盤内に設置
  • 2011年製以降のパナソニック空調機
  • ガスヒートポンプエアコン
  • ビル用マルチエアコン
  • パッケージエアコン
  • ルームエアコン
通信アダプター WLANアダプター
（CZ-10APWF1）		 空調機リモコングループ1系統 室内機
  • 2014年製以降のパナソニック空調機
  • パッケージエアコン/ミニマルチ
  • 天井カセット型/床置形/天井吊型/壁掛型

Feature

Panasonic HVAC CLOUDの特長

事業会社さまから管理会社さままで、多くのお客様にご導入を検討いただいております。

about_img02

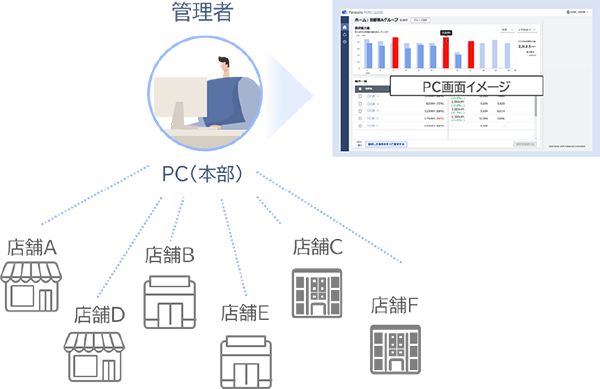

簡易・安価に中央監視を実現

最低限の機能を安価にご提供しております。個別にお見積りいたしますのでお気軽にご相談ください。

point2

高い省エネ効果の実現

空調消費電力量を平均約20%※と高い効果は、省エネ大賞受賞のお墨付き。
※2022年6月～9月に関東地方の物販店舗（約1000 m2）の２施設で検証。実際の省エネ効果は、使用環境等の条件により異なります。

img-dummy

万全のセキュリティ対策

データや通信はセキュアな環境で保管、24時間365日稼働します。営業日の午前9時から17時までお問合せできます。

機器設置の後付けが可能

WLAN/HMSアダプターの構成では基本的に難しい工事が不要で後付けが容易です。

Case

用途別プラン/事例

こちらのシステム構成におすすめの用途や採用いただいた事例をご紹介いたします。

オフィス

オフィスでの空調管理と省エネに関する課題と解決についてご紹介

img-dummy

具体的なプランを見る >

工場

工場での、事務所棟における省エネ課題の解決についてご紹介

img-dummy

具体的なプランを見る >

ホームセンター

多棟管理に必要な遠隔管理や脱炭素のための省エネ課題と解決についてご紹介

img-dummy

具体的なプランを見る >

FAQ

よくある質問

ビル用マルチエアコン+HVAC CLOUDの構成に関していただく質問にお答えいたします。

サービス提供エリアに制限はありますか？
本サービスは日本全国提供しております。ただしLTEに接続できる環境が必要なため、地下室などでLTE通信に影響の出る場所ではご利用いただけません。
対象の空調機種に制限はありますか？
下記制限がございます。
●WLANアダプターの場合は2011年製以降

●HVACクラウドアダプターの場合は2011年製以降
設置工事の内容を教えてください
●WLANアダプター＋LTEの場合
空調機室内機へのWLANアダプター設置と、室内へのLTEルーターの設置となります。
大規模な配線工事が不要なため、非常に簡単な作業となります。

●HVACクラウドアダプター＋LTE等の場合
空調機室外機への通信線の配線、盤内へのHVACクラウドアダプターの設置と、室内へのLTEルーターの設置となります。
配線工事が必要なため、最大限営業に支障が出ないよう工事計画を立て進めていきます。
AIでの省エネコントロールはどのように行うのでしょうか？
物件ごとのリモコン操作をAIが学習し、お客様毎の使い方の特徴と外気温や時刻の変化に応じて適正な設定温度に制御します。​データ以外の人間の感じ方も反映されるため、、快適性を犠牲にしない省エネが実現できたとご好評いただいております。
既設の空調機器にもPanasonic HVAC CLOUDを利用する事ができますか？
空調機の新設時はもちろん、設置済みの空調機にも後から追加で接続できます。
特に、パッケージエアコンやビル用マルチエアコン等でWLANアダプターを設置される際には非常に簡単な設置作業のみで完了します。営業に影響が出ないように調整させていただきますので、一度ご相談ください。
サービス導入後、開始にあたり利用者側での設定作業等は必要ですか？
お客様による設定作業は不要です。現状の空調運用に関する事前ヒアリングの上、当社にて制御設定を行います。
通信障害が発生した場合はどうなりますか？
障害前に設定した温度が維持されます。 必要に応じて、現場のリモコンで温度の操作が可能です。
他の空調管理サービス（デマンドコントロール等）がすでに設置されていても問題ないでしょうか？
問題ありません。
導入する場合、どのような契約形態になりますか？
サービスについては、月額での利用となりパナソニック産機システムズと利用者様で契約いただきます。
機器購入から設置作業につきましては、産機システムズへご依頼いただくことも利用者様ご自身でご利用いただくことも可能です。
導入前のヒアリングでは何を確認する必要がありますか？
主に利用者様の使用実態から、クラウドサービスやAI制御を使用することが可能か、使用する条件など確認します。

例えばAI制御についてはリモコンを店舗のスタッフ様が操作することができるのか、営業の都合上でAIに操作させたくない時間帯がないか、などです。
質門を入力
最低契約期間は何年ですか？契約期間途中で解約した場合はどうなりますか？
最低契約期間は１年ですが、契約期間途中で解約の場合は、違約金を頂きます。違約金は残りの契約期間に応じて変動します。また、契約期限の3カ月前までに解約申し入れが無い場合は、契約1年間自動更新となります。
